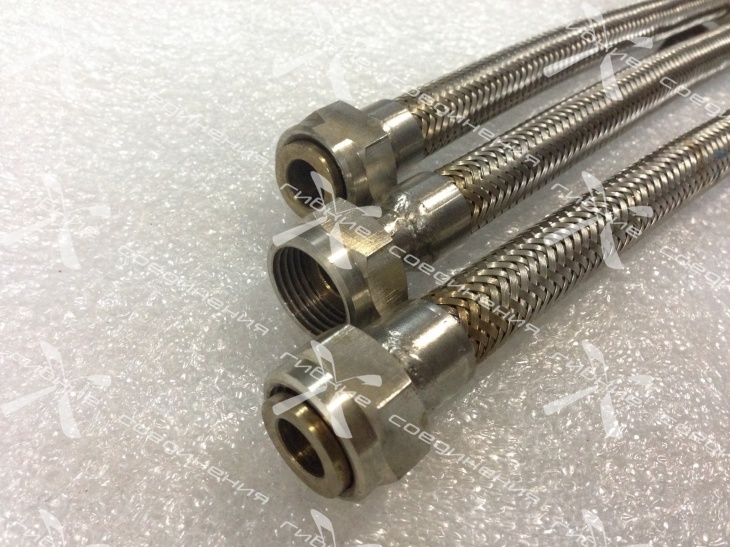

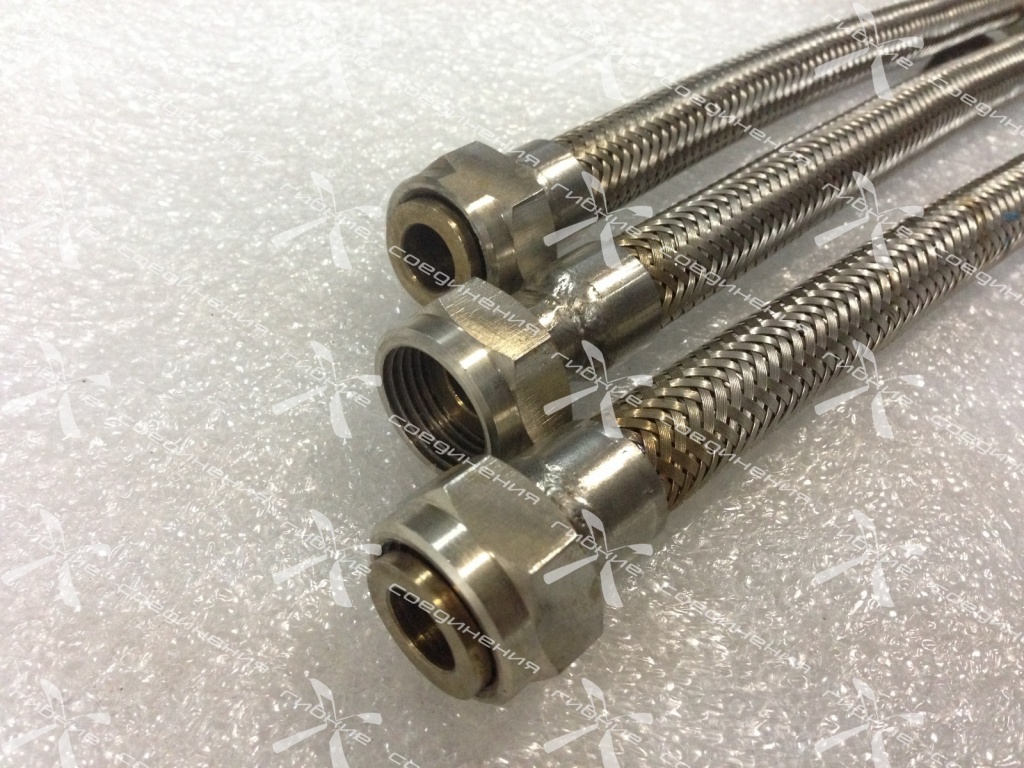

Соединительные резьбовые фитинги. Е. Гайка накидная с трубной цилиндрической резьбой под торцевое уплотнение.

Гайка накидная с внутренней резьбой под торцевое уплотнение. Резьба трубная цилиндрическая ГОСТ 6357-81, ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202. Обозначение по ГОСТ G1″. Другое обозначение – BPT, PT.

Обозначение	Материал	Допустимая рабочая температура
Е12	Сталь	300 °С, но не более допустимой температуры материала, выбранного для уплотнения резьбы
Е	Нержавеющаясталь	550 °С, но не более допустимой температуры материала, выбранного для уплотнения резьбы

**Размеры окончания Е в мм**
Ду	6	8	10	12	16	20	25	32	40	50
d	G 1/4	G 3/8	G 1/2	G 5/8	G 3/4	G1	G 1 1/4	G 1 1/2	G 1 3/4	G 2 1/4
S1	17	19	24	27	32	36	46	55	60	75
S2	8	10	12	15	19	24	28	36	44	55
l	30	31	31	34	40	45	47	54	58	61
a	20	21	21	22	26	29	29	34	36	36
а1	8	8	10	10	10	13	13	15	15	15

Для рукавов Ду25-Ду50 размер S1 допускается выполнять в форме двух лысок под ключ.

Справочная информация:

Согласно ГОСТ 6211-81 и DIN2999 соединение наружной трубной конической и внутренней цилиндрической резьб является предпочтительным для РНВД самоуплотняющимся соединением, не требующим использования в качестве уплотнения прокладок, пакли, клея и иных нетермостойких материалов. Соединение РНВД парой цилиндрических резьб является нецелесообразным.

Данные для заказа: Обозначение, условно-проходной диаметр (Ду), рабочую температуру, в случае нержавеющий стали: материал.

Пример, при заказе РНВД стандартной гибкости с однослойной оплёткой, Ду25, длиной 1м:
РНВД 331.12.Е 25х1,0
