Металлорукава защитные и антивандальные, РМВ. Характеристики РМВ 3 («защитные»)
Рукав металлический вальцованный РМВ 3
| Конструкция: |
Вальцованный круглый металлорукав, с S-образным замком. В свободном положении в растянутом состоянии. Допустимое отклонение от номинальной длины ± 5%. |
| Рукав: |
|

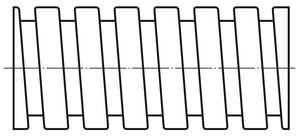

| Профиль рукава без оболочки: |
|
| Профиль рукава в ПВХ оболочке: |
|
Размеры оболочки РМВ 3.210.Н
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж, гр/пог.м
|
Мраст*, гр/пог.м
|
Fn, Н
|
Fba, Н
|
Fpb, Н
|
Ks20, Н/мм
|
Ks50, Н/мм
|
|
12
|
12,5
|
15,7
|
± 0,3
|
33
|
177
|
115
|
253
|
1 010
|
790
|
56,4
|
61,2
|
|
13
|
13,5
|
16,7
|
35
|
190
|
123
|
255
|
1 020
|
650
|
56,0
|
59,5
|
|
14
|
14,5
|
17,7
|
37
|
202
|
131
|
253
|
1 010
|
550
|
52,2
|
56,3
|
|
15
|
15,5
|
18,7
|
40
|
214
|
139
|
245
|
980
|
520
|
45,3
|
48,1
|
|
16
|
16,5
|
19,7
|
42
|
226
|
146
|
243
|
970
|
460
|
40,7
|
43,5
|
|
17
|
17,5
|
20,7
|
44
|
239
|
154
|
248
|
990
|
400
|
36,2
|
38,0
|
|
18
|
18,6
|
21,8
|
44
|
253
|
159
|
250
|
1 000
|
400
|
34,8
|
36,8
|
|
19
|
19,6
|
22,8
|
46
|
265
|
166
|
255
|
1 020
|
390
|
32,7
|
35,0
|
|
20
|
20,6
|
23,8
|
48
|
278
|
174
|
258
|
1 030
|
400
|
30,9
|
33,2
|
|
21
|
21,7
|
24,9
|
50
|
291
|
182
|
255
|
1 020
|
380
|
29,1
|
31,9
|
|
22
|
22,7
|
25,9
|
52
|
303
|
190
|
258
|
1 030
|
380
|
27,8
|
30,3
|
|
23
|
23,7
|
26,9
|
54
|
316
|
198
|
260
|
1 040
|
380
|
27,0
|
29,8
|
|
24
|
24,7
|
27,9
|
56
|
328
|
205
|
265
|
1 060
|
370
|
26,4
|
29,4
|
* - данные для рукава в свободном состоянии.

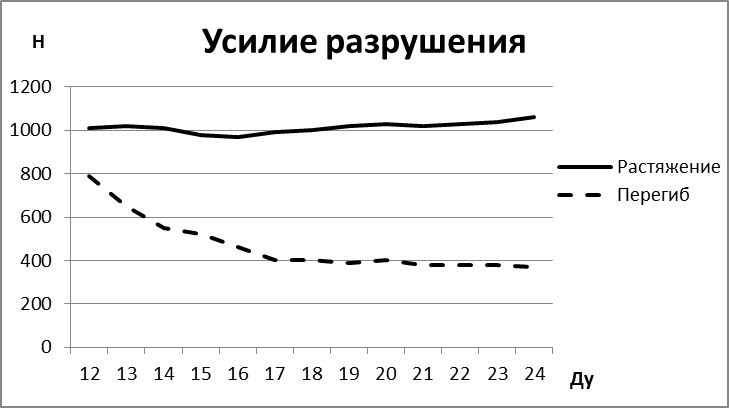

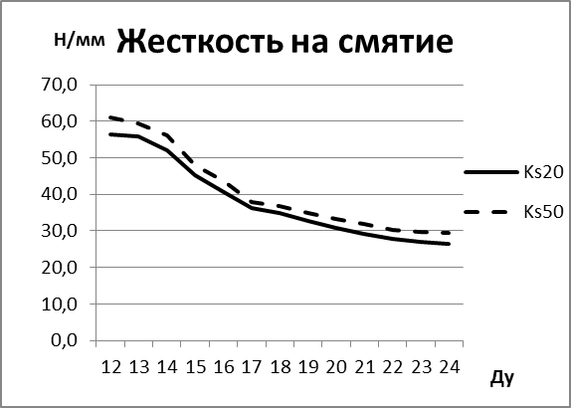

Графики характеристик оболочки РМВ 3.210.Н без покрытия:
|
|
Размеры оболочки РМВ 3.210.Н с наружным ПВХ покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
12
|
12,5
|
18,2
|
± 0,5
|
111,8
|
226,8
|
|
13
|
13,5
|
19,2
|
118,4
|
241,4
|
|
14
|
14,5
|
20,2
|
124,9
|
255,9
|
|
15
|
15,5
|
21,2
|
131,5
|
270,5
|
|
16
|
16,5
|
22,2
|
138,1
|
284,1
|
|
17
|
17,5
|
23,2
|
144,7
|
298,7
|
|
18
|
18,6
|
24,3
|
152,0
|
311,0
|
|
19
|
19,6
|
25,3
|
158,6
|
324,6
|
|
20
|
20,6
|
26,3
|
165,2
|
339,2
|
|
21
|
21,7
|
27,4
|
172,4
|
354,4
|
|
22
|
22,7
|
28,4
|
179,0
|
369,0
|
|
23
|
23,7
|
29,4
|
185,6
|
383,6
|
|
24
|
24,7
|
30,4
|
192,2
|
397,2
|
Размеры оболочки РМВ 3.210.Ц
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж, гр/пог.м
|
Мраст*, гр/пог.м
|
Fn, Н
|
Fba, Н
|
Fpb, Н
|
Ks20, Н/мм
|
Ks50, Н/мм
|
|
15
|
15,5
|
18,7
|
± 0,3
|
40
|
214
|
139
|
148
|
590
|
500
|
26,0
|
29,0
|
|
16
|
16,5
|
19,7
|
42
|
226
|
146
|
150
|
600
|
470
|
25,5
|
27,8
|
|
17
|
17,5
|
20,7
|
44
|
239
|
154
|
155
|
620
|
460
|
25,0
|
25,8
|
|
18
|
18,6
|
21,8
|
44
|
253
|
159
|
158
|
630
|
420
|
22,8
|
24,4
|
|
19
|
19,6
|
22,8
|
46
|
265
|
166
|
163
|
650
|
440
|
23,0
|
24,2
|
|
20
|
20,6
|
23,8
|
48
|
278
|
174
|
170
|
680
|
440
|
22,1
|
23,0
|
|
21
|
21,6
|
24,8
|
50
|
291
|
182
|
175
|
700
|
450
|
21,0
|
22,5
|
|
22
|
22,6
|
25,8
|
52
|
303
|
190
|
175
|
700
|
440
|
20,5
|
21,8
|
|
23
|
23,6
|
26,8
|
54
|
316
|
198
|
180
|
720
|
420
|
19,8
|
20,8
|
|
24
|
24,6
|
27,8
|
56
|
328
|
205
|
188
|
750
|
280
|
19,0
|
20,4
|
* - данные для рукава в свободном состоянии.

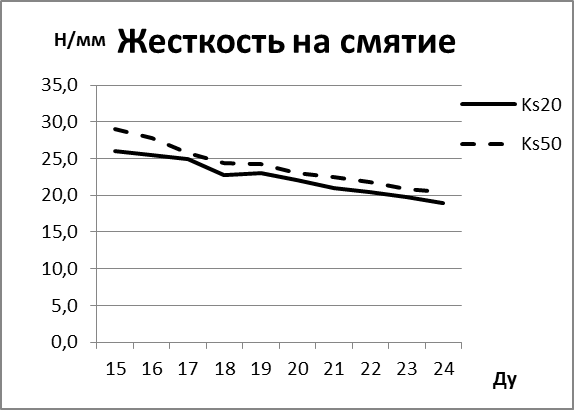

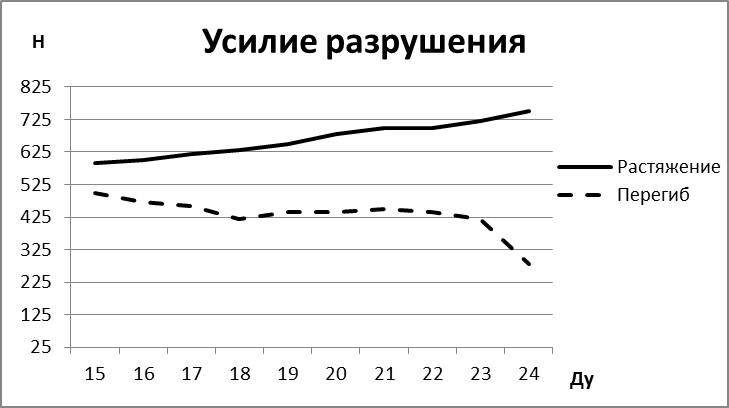

Графики характеристик оболочки РМВ 3.210.Ц без покрытия:
|
|
Размеры оболочки РМВ 3.210.Ц с наружным ПВХ покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
15
|
15,5
|
21,2
|
± 0,5
|
131,5
|
270,5
|
|
16
|
16,5
|
22,2
|
138,1
|
284,1
|
|
17
|
17,5
|
23,2
|
144,7
|
298,7
|
|
18
|
18,6
|
24,3
|
152,0
|
311,0
|
|
19
|
19,6
|
25,3
|
158,6
|
324,6
|
|
20
|
20,6
|
26,3
|
165,2
|
339,2
|
|
21
|
21,6
|
27,3
|
171,8
|
353,8
|
|
22
|
22,6
|
28,3
|
178,4
|
368,4
|
|
23
|
23,6
|
29,3
|
184,9
|
382,9
|
|
24
|
24,6
|
30,3
|
191,5
|
396,5
|
Размеры оболочки РМВ 3.310.Ц
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж, гр/пог.м
|
Мраст*, гр/пог.м
|
Fn, Н
|
Fba, Н
|
Fpb, Н
|
Ks20, Н/мм
|
Ks50, Н/мм
|
|
12
|
12,5
|
15,7
|
± 0,3
|
33
|
221
|
143
|
170
|
680
|
530
|
38,2
|
41,6
|
|
13
|
13,5
|
16,7
|
35
|
236
|
154
|
170
|
680
|
520
|
32,4
|
36,0
|
|
14
|
14,5
|
17,7
|
37
|
252
|
164
|
173
|
690
|
520
|
29,6
|
34,5
|
|
15
|
15,5
|
18,7
|
40
|
268
|
174
|
175
|
700
|
510
|
29,1
|
33,2
|
|
16
|
16,5
|
19,7
|
42
|
284
|
184
|
180
|
720
|
480
|
28,8
|
32,8
|
|
17
|
17,5
|
20,7
|
44
|
301
|
195
|
205
|
820
|
470
|
28,4
|
32,4
|
|
18
|
18,6
|
21,8
|
44
|
316
|
198
|
208
|
830
|
450
|
26,1
|
28,5
|
|
19
|
19,6
|
22,8
|
46
|
332
|
207
|
210
|
840
|
450
|
24,2
|
26,8
|
|
20
|
20,6
|
23,8
|
48
|
348
|
217
|
210
|
840
|
450
|
23,6
|
25,6
|
|
21
|
21,7
|
24,9
|
50
|
363
|
227
|
215
|
860
|
450
|
22,4
|
24,3
|
|
22
|
22,7
|
25,9
|
52
|
379
|
237
|
218
|
870
|
440
|
21,8
|
22,8
|
|
23
|
23,7
|
26,9
|
54
|
396
|
247
|
220
|
880
|
420
|
20,1
|
21,6
|
|
24
|
24,7
|
27,9
|
56
|
411
|
257
|
225
|
900
|
290
|
19,2
|
21,0
|
* - данные для рукава в свободном состоянии.

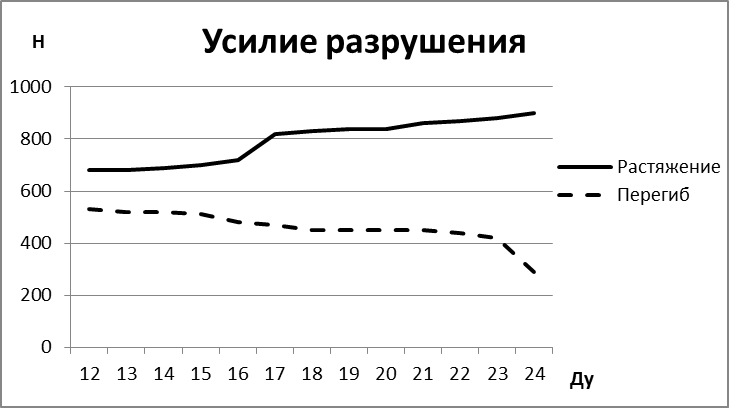

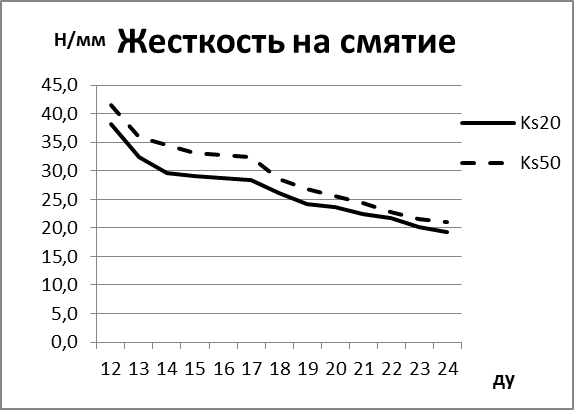

Графики характеристик оболочки РМВ 3.310.Ц без покрытия:
|
|
Размеры оболочки РМВ 3.310.Ц с наружным ПВХ покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
12
|
12,5
|
18,2
|
± 0,5
|
111,8
|
254,8
|
|
13
|
13,5
|
19,2
|
118,4
|
272,4
|
|
14
|
14,5
|
20,2
|
124,9
|
288,9
|
|
15
|
15,5
|
21,2
|
131,5
|
305,5
|
|
16
|
16,5
|
22,2
|
138,1
|
322,1
|
|
17
|
17,5
|
23,2
|
144,7
|
339,7
|
|
18
|
18,6
|
24,3
|
152,0
|
350,0
|
|
19
|
19,6
|
25,3
|
158,6
|
365,6
|
|
20
|
20,6
|
26,3
|
165,2
|
382,2
|
|
21
|
21,7
|
27,4
|
172,4
|
399,4
|
|
22
|
22,7
|
28,4
|
179,0
|
416,0
|
|
23
|
23,7
|
29,4
|
185,6
|
432,6
|
|
24
|
24,7
|
30,4
|
192,2
|
449,2
|
