Назначение

Оплетка металлическая — важный элемент в конструкции любых рукавов высокого давления.

Ее функциями в конструкции рукавов высокого давления являются:

  • предотвращение осевого удлинения и радиального расширения рукавов находящихся под давлением либо под воздействием растягивающего усилия;
  • увеличение стабильности конструкции рукава в целом.

Оплетка (как однослойная, так и многослойная) идеальным образом адаптируется к форме рукава и фиксируется к присоединительным фитингам методом сварки либо методом опрессовки.

Металлическая оплетка может также использоваться в виде покрытия различных изделий для защиты от механических повреждений и в декоративных целях.

Оплетка производится из мягкой стальной низкоуглеродистой проволоки, ГОСТ 3282-74, нержавеющей проволоки ГОСТ 18143-72,из латунной проволоки ГОСТ 1066-93, бронзовой ГОСТ 15834-77, медной ГОСТ 2112-91, оцинкованной ГОСТ 1526-81, либо ГОСТ 3282-76, либо ГОСТ 792-67, либо ГОСТ 7480-73, никелерованной и алюминизированной проволок с временным сопротивлением до 880н/мм2 для термообработанной проволоки и до 1470н/мм2 для термо необработанной проволоки.

В процессе производства определенно отмеренное количество проволок наматывается в одну прядь на катушки. В свою очередь, определенно отмеренное количество катушек, вращаясь с постоянной скоростью по заданной траектории вокруг оси изделия или оснастки, наплетаются на поверхность последнего. В процессе плетения производится протяжка изделия либо оснастки в осевом направлении. Скорость протяжки определяет угол плетения между прядями.

Допустимый угол плетения прядей для металлической оплетки, использующейся при изготовлении РНВД, а также РВД, находится в диапазоне величин от 38° до 55°, при этом максимально эффективный угол плетения прядей для них составляет 55°. В этом положении плетения оплетка имеет свой максимальный размер и в лучшем виде сопротивляется расширению несущей оболочки.

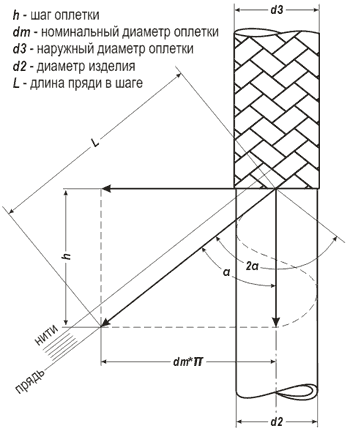

Расчет характеристик оплетки базируется на использовании принципа «Нюрнбергские ножницы».
