Рукав металлический вальцованный РМВ 3
| Конструкция: |
Вальцованный круглый металлорукав, с S-образным замком. В свободном положении в растянутом состоянии. Допустимое отклонение от номинальной длины ± 5%. |
| Рукав: |
|
| Профиль рукава без оболочки: |
|
| Профиль рукава в ПВХ оболочке: |
|
Размеры оболочки РМВ 3.713.Ц
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж, гр/пог.м
|
Мраст*, гр/пог.м
|
Fn, Н
|
Fba, Н
|
Fpb, Н
|
Ks20, Н/мм
|
Ks50, Н/мм
|
|
16
|
16,8
|
23,1
|
± 0,3
|
54
|
819
|
565
|
755
|
3 020
|
980
|
200,0
|
230,0
|
|
19
|
20,2
|
26,5
|
63
|
958
|
660
|
1 025
|
4 100
|
1 450
|
185,0
|
220,0
|
|
21
|
21,9
|
28,2
|
68
|
1 027
|
708
|
1 030
|
4 120
|
1 450
|
175,0
|
210,0
|
|
24
|
24,9
|
31,2
|
76
|
1 150
|
793
|
1 038
|
4 150
|
820
|
168,0
|
192,0
|
|
26
|
26,9
|
33,2
|
81
|
1 232
|
849
|
1 070
|
4 280
|
710
|
165,0
|
184,0
|
|
32
|
32,9
|
39,2
|
97
|
1 477
|
1 017
|
1 080
|
4 320
|
710
|
115,0
|
135,0
|
|
40
|
39,4
|
45,7
|
115
|
1 744
|
1 200
|
893
|
3 570
|
350
|
87,0
|
96,0
|
|
50
|
51,9
|
58,2
|
149
|
2 256
|
1 552
|
855
|
3 420
|
220
|
65,0
|
72,0
|
* - данные для рукава в свободном состоянии.

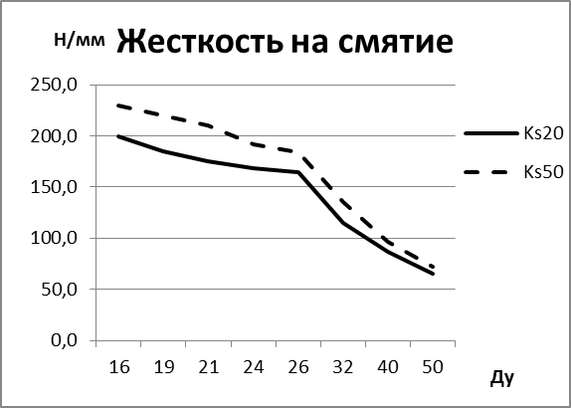

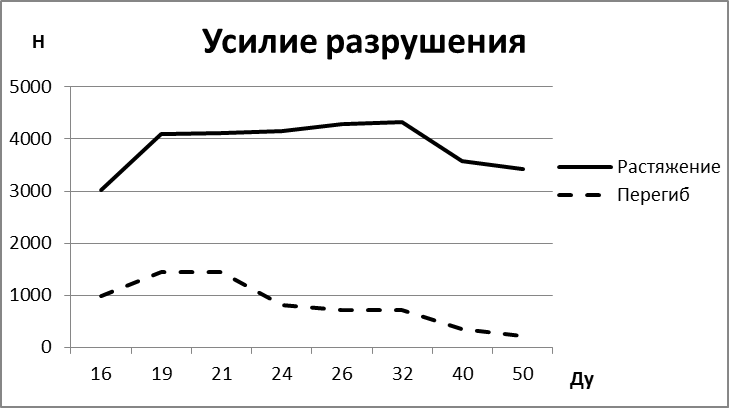

Графики характеристик оболочки РМВ 3.713.Ц без покрытия:
|
|
Размеры оболочки РМВ 3.713.Ц с наружным покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
16
|
16,8
|
25,6
|
± 0,5
|
160,5
|
725,5
|
|
19
|
20,2
|
29
|
183,0
|
843,0
|
|
21
|
21,9
|
30,7
|
194,2
|
902,2
|
|
24
|
24,9
|
33,7
|
214,0
|
1007,0
|
|
26
|
26,9
|
35,7
|
227,1
|
1076,1
|
|
32
|
32,9
|
41,7
|
266,7
|
1283,7
|
|
40
|
39,4
|
48,2
|
309,6
|
1509,6
|
|
50
|
51,9
|
60,7
|
392,0
|
1944,0
|
