Рукав металлический вальцованный РМВ 1
| Конструкция: |
Вальцованный упругий металлорукав, с 2S-образным замком между витками. В свободном положении в сжатом состоянии. Допустимое отклонение от номинальной длины ± 5%. |
| Рукав: |
|
| Профиль рукава без оболочки: |
|
| Профиль рукава в ПВХ оболочке: |
|
Возможные варианты исполнения оболочек РМВ1 – см в Технических условиях.
Размеры оболочки РМВ 1.309.Н
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж*, гр/пог.м
|
Мраст, гр/пог.м
|
Fn, Н
|
Fba, Н
|
Fpb, Н
|

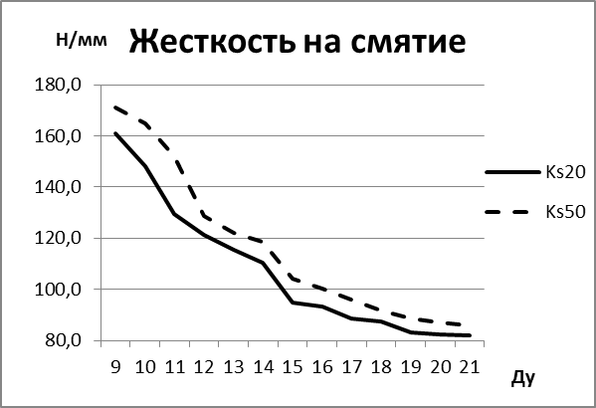

Ks20, Н/мм
|
Ks50, Н/мм
|
|
9
|
9,3
|
12,3
|
± 0,3
|
34
|
234
|
164
|
525
|
2 100
|
2 400
|
161,0
|
171,0
|
|
10
|
10,3
|
13,3
|
36
|
256
|
179
|
568
|
2 270
|
2 520
|
148,3
|
165,0
|
|
11
|
11,3
|
14,3
|
39
|
277
|
193
|
580
|
2 320
|
2 540
|
129,3
|
152,0
|
|
12
|
12,4
|
15,4
|
41
|
298
|
208
|
595
|
2 380
|
2 480
|
121,2
|
128,5
|
|
13
|
13,4
|
16,4
|
43
|
319
|
222
|
598
|
2 390
|
2 450
|
115,3
|
122,1
|
|
14
|
14,4
|
17,4
|
46
|
340
|
237
|
605
|
2 420
|
2 410
|
110,2
|
118,5
|
|
15
|
15,4
|
18,4
|
48
|
361
|
252
|
645
|
2 580
|
2 370
|
95,0
|
104,0
|
|
16
|
16,4
|
19,4
|
51
|
382
|
266
|
658
|
2 630
|
2 350
|
93,4
|
100,4
|
|
17
|
17,4
|
20,4
|
53
|
403
|
281
|
655
|
2 620
|
2 390
|
88,4
|
96,0
|
|
18
|
18,4
|
21,4
|
56
|
424
|
295
|
658
|
2 630
|
2 380
|
87,6
|
91,8
|
|
19
|
19,4
|
22,4
|
59
|
445
|
310
|
680
|
2 720
|
2 350
|
83,0
|
88,4
|
|
20
|
20,4
|
23,4
|
63
|
466
|
325
|
680
|
2 720
|
2 110
|
82,2
|
87,0
|
|
21
|
21,4
|
24,4
|
65
|
487
|
339
|
673
|
2 690
|
2 010
|
82,0
|
86,0
|
* - данные для рукава в свободном состоянии

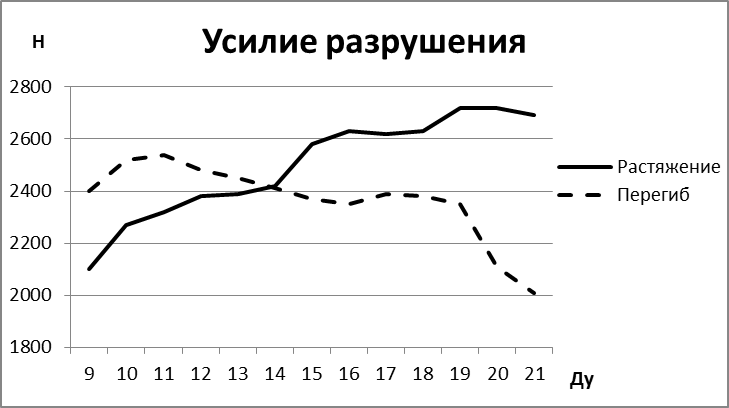

Графики характеристик оболочки РМВ 1.309.Н без покрытия:
|
|
Возможные варианты исполнения оболочек РМВ1 – см в Технических условиях.
Размеры оболочки РМВ 1.309.Н с наружным ПВХ покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
9
|
9,3
|
14,8
|
± 0,5
|
77,7
|
241,7
|
|
10
|
10,3
|
15,8
|
83,4
|
262,4
|
|
11
|
11,3
|
16,8
|
89,2
|
282,2
|
|
12
|
12,4
|
17,9
|
95,5
|
303,5
|
|
13
|
13,4
|
18,9
|
101,2
|
323,2
|
|
14
|
14,4
|
19,9
|
106,9
|
343,9
|
|
15
|
15,4
|
20,9
|
112,7
|
364,7
|
|
16
|
16,4
|
21,9
|
118,4
|
384,4
|
|
17
|
17,4
|
22,9
|
124,1
|
405,1
|
|
18
|
18,4
|
23,9
|
129,9
|
424,9
|
|
19
|
19,4
|
24,9
|
135,6
|
445,6
|
|
20
|
20,4
|
25,9
|
141,3
|
466,3
|
|
21
|
21,4
|
26,9
|
147,1
|
486,1
|
Размеры оболочки РМВ 1.314.Н
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Rmin, мм
|
Мсж, гр/пог.м
|
Мраст*, гр/пог.м
|
| 16
|
16,5
|
19,7
|
± 0,4
|
51
|
353
|
249
|
| 18
|
18,5
|
21,7
|
57
|
392
|
276
|
| 20
|
20,5
|
23,7
|
63
|
431
|
303
|
| 22
|
22,5
|
25,7
|
68
|
470
|
330
|
| 25
|
25,5
|
28,7
|
77
|
528
|
371
|
| 28
|
28,5
|
31,7
|
85
|
586
|
412
|
| 30
|
30,5
|
33,7
|
± 0,5
|
91
|
625
|
439
|
| 32
|
32,5
|
35,7
|
97
|
663
|
466
|
| 35
|
35,5
|
38,7
|
105
|
722
|
507
|
| 38
|
38,5
|
41,7
|
114
|
780
|
548
|
| 40
|
40,5
|
43,7
|
120
|
819
|
575
|
* - данные для рукава в свободном состоянии
Размеры оболочки РМВ 1.314.Н с наружным ПВХ покрытием
|
Ду, мм
|
Дв, мм
|
Дн, мм
|
Δ, мм
|
Моб, гр/пог.м
|
Мр, гр/пог.м
|
|
16
|
16,5
|
22,2
|
± 0,7
|
138
|
387
|
|
18
|
18,5
|
24,2
|
151
|
427
|
|
20
|
20,5
|
26,2
|
165
|
468
|
|
22
|
22,5
|
28,2
|
177
|
507
|
|
25
|
25,5
|
31,2
|
197
|
568
|
|
28
|
28,5
|
34,2
|
216
|
628
|
|
30
|
30,5
|
36,2
|
230
|
669
|
|
32
|
32,5
|
38,2
|
243
|
709
|
|
35
|
35,5
|
41,2
|
263
|
770
|
|
38
|
38,5
|
44,2
|
282
|
830
|
|
40
|
40,5
|
46,2
|
295
|
870
|
