Соединительные резьбовые фитинги. АМ. Гайка накидная с метрической резьбой под ниппель с конусом 74 градуса.
|
|

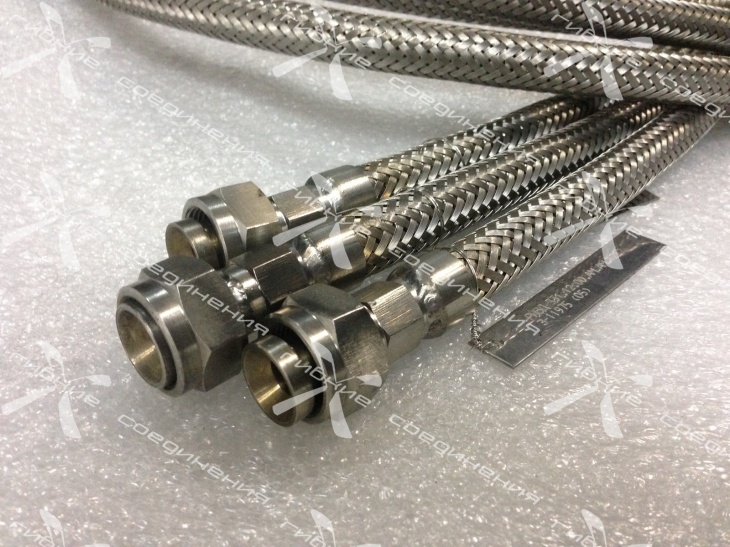

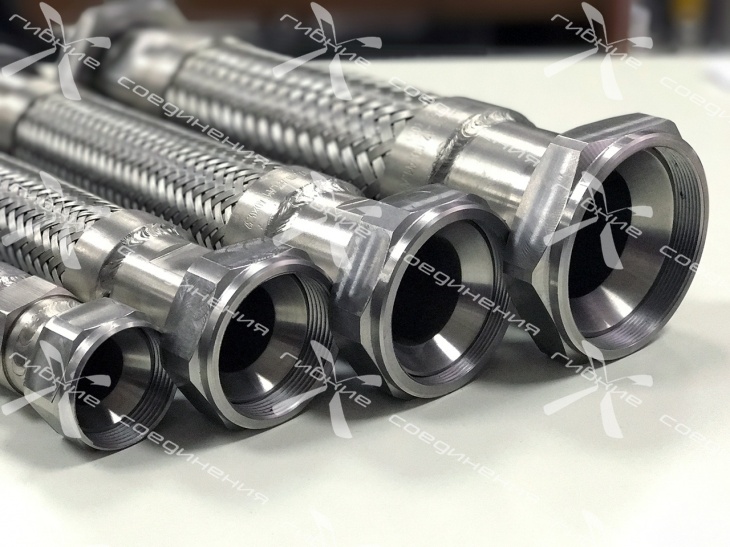

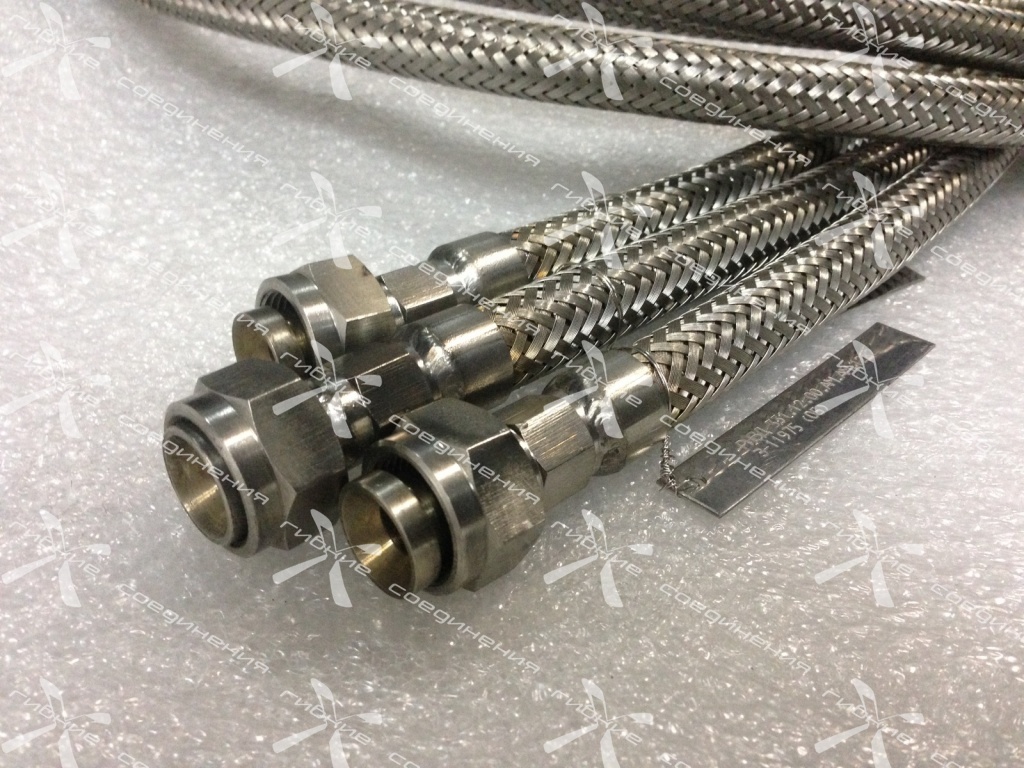

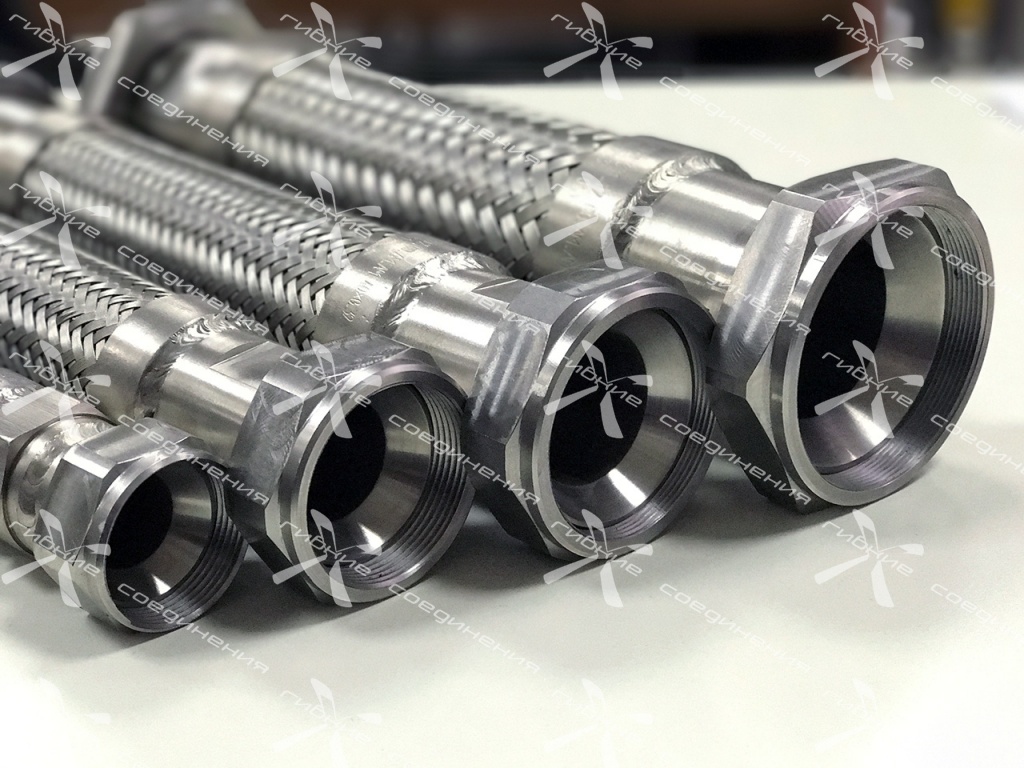

Гайка накидная с метрической резьбой под ниппель с конусом 74 градуса. Резьба метрическая ГОСТ 8724-2002. |
| Обозначение | Материал | Допустимая рабочая температура |
|---|---|---|
| АМ12 | Сталь | 300 °С |
| АМ | Нержавеющая сталь | 550 °С |
| Ду | 6 | 8 | 10 | 12 | 14* | 16 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | М14х1 | М16х1 | М20х1,5 | М22х1,5 | М24х1,5 | М27х1,5 | М33х2 | М39х2 | М48х2 | М56х1,5 | М72х1,5 |
| S1 | 17 | 19 | 24 | 27 | 27 | 30 | 36 | 46 | 55 | 65 | 80 |
| S2 | 10 | 12 | 14 | 17 | 19 | 22 | 24 | 30 | 36 | 46 | 55 |
| d | 4 | 6 | 8 | 10 | 12 | 14 | 18 | 23 | 30 | 38 | 48 |
| d1 | 10,5 | 12,5 | 15,5 | 17,5 | 19 | 22 | 27,5 | 33,5 | 43 | 51 | 66 |
| l | 49 | 51 | 52 | 58 | 62 | 62 | 69 | 72 | 76 | 80 | 84 |
| a | 39 | 41 | 42 | 46 | 48 | 48 | 53 | 54 | 56 | 58 | 59 |
| а1 | 4 | 4 | 6 | 6 | 7 | 7 | 9 | 9 | 10 | 8 | 8 |
* Применяется с РНВД Ду16
Для рукавов Ду25-Ду50 размер S1 допускается выполнять в форме двух лысок под ключ.
Данные для заказа: Обозначение, условно-проходной диаметр (Ду), рабочую температуру, в случае нержавеющий стали: материал.
Пример, при заказе РНВД стандартной гибкости с однослойной оплёткой, Ду25, длиной 1м:
РНВД 331.12.АМ 25х1,0
