Соединения под приварку. П. Соединение под приварку, стандартная серия

Трубное окончание под приварку с присоединительными размерами по ГОСТ 11068-91, DIN 17455, 17457 для нержавеющей стали, по ГОСТ 8732-78, 8734-75, 10704-91 для стали и по ГОСТ 617-2006 для меди.

По согласованию с заказчиком, допускается изготовление патрубка с технологическим профилированием приварного конца (для крепления опрессовочных зажимов), а также загиб приварного конца патрубка занижением диаметра не более чем на 2% от размера d, согласно таблице: Размеры окончания П в мм (см. рис. б).

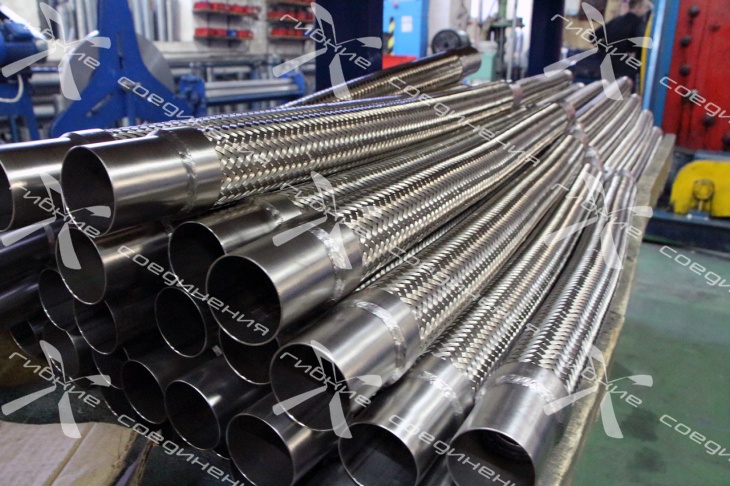

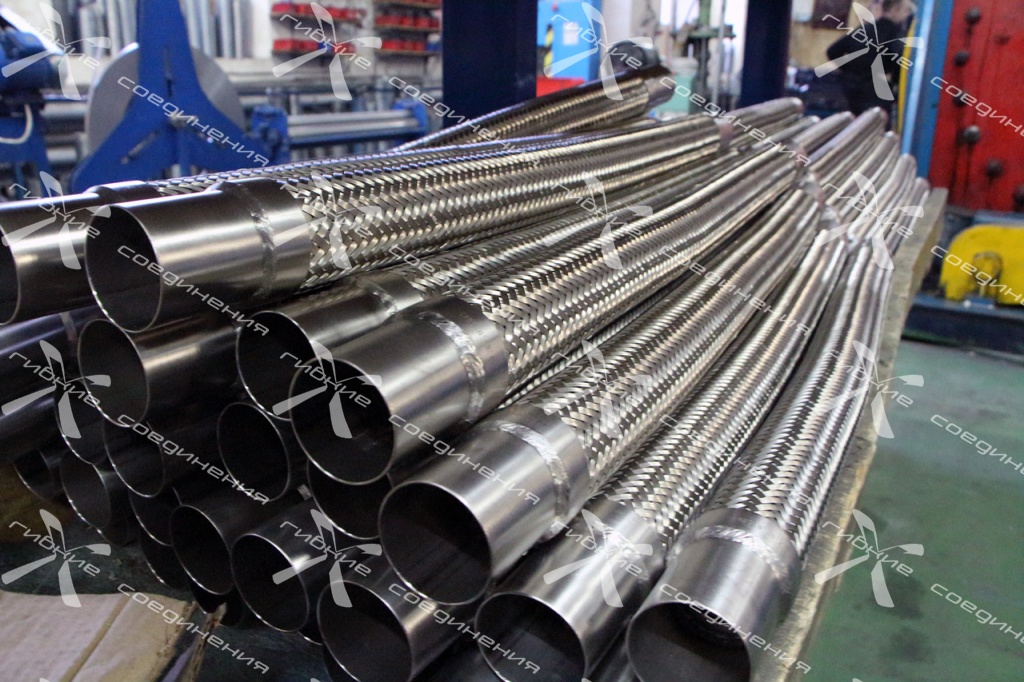

Стандартная концевая заделка с единым сварным швом для оплётки и сильфона.

Обозначение	Материал	Допустимая рабочая температура
П	Нержавеющая сталь	550 °С
П12	Сталь	300 °С
П52*	Медь	250 °С

* - Доступны до Ду100.

**Размеры окончания П в мм**
Дy	6	8	10	12	16	20	25	32	40	50	65	70*	80	100	125	150	200	250	300
d	8,0	10,0	14,0	17,2	21,3	26,9	33,7	42,4	48,3	60,3	76,1	85	88,9	114,3	139,7	168,3	219,1	273	323,9
s	1,0	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	2,0	2,0	2,0	2,0	2,0	2,0	3,0	3,0
a	40	50	55	55	60	60	65	65	70	70	75	75	80	85	85	90	100	100	100
l	50	60	65	67	74	76	83	85	92	95	103	103	110	120	120	125	135	135	135

* Применяется с РНВД Ду65

Данные для заказа: Обозначение, условно-проходной диаметр (Ду), рабочую температуру, в случае нержавеющий стали: материал.

Пример, при заказе РНВД стандартной гибкости с однослойной оплёткой, Ду25, длиной 1м:
РНВД 331.12.П 25х1,0
